一.概述
氨是一种重要的化工原料，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。液氨有强烈刺激性气味，为腐蚀性挥发性介质，需要采用特殊的装车鹤管进行装卸操作，液氨鹤管即用做液氨装卸作业的鹤管，适用于汽车的装卸和火车装卸。

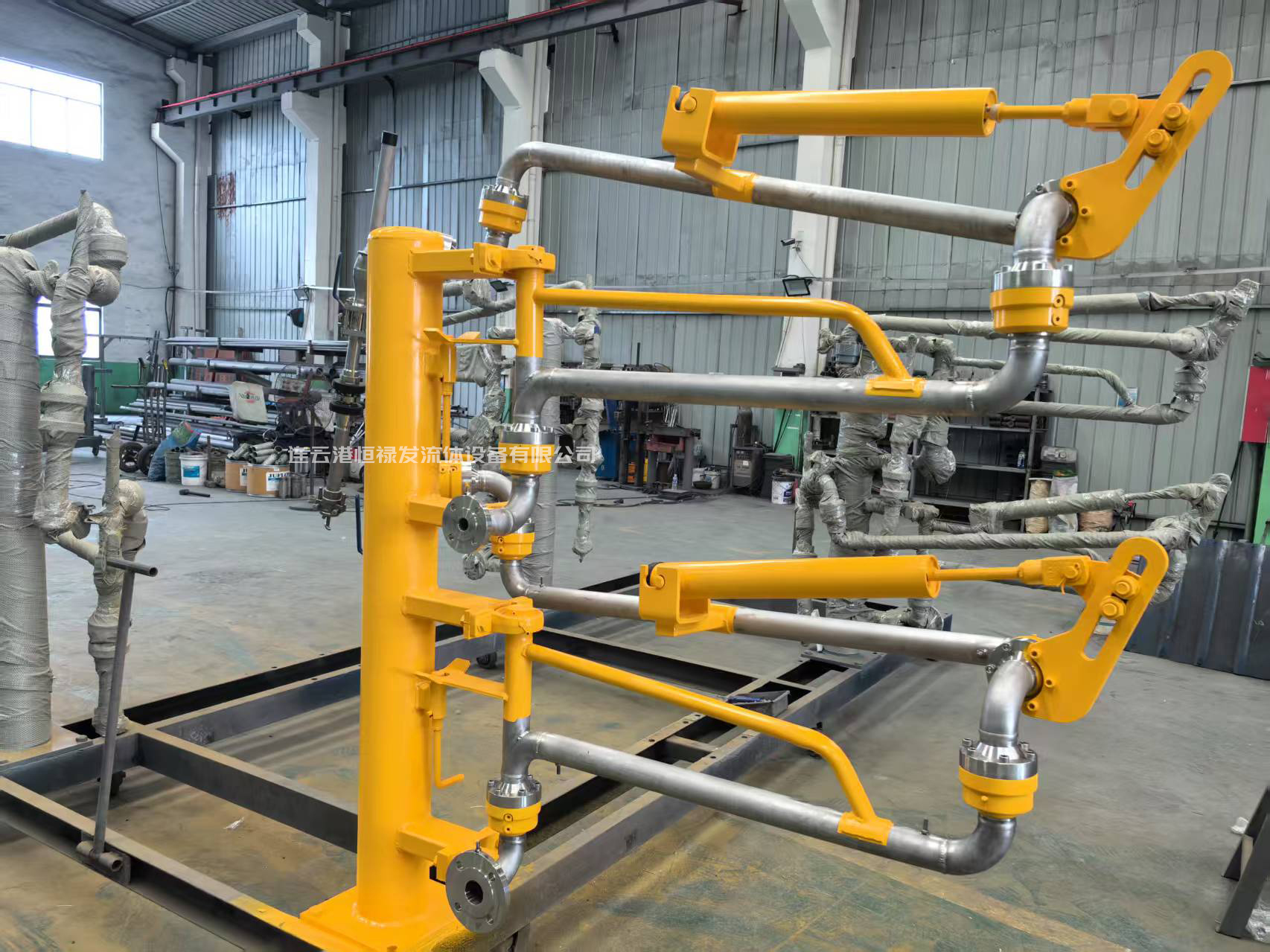

二.产品结构
1、立柱：起支撑作用，承受臂展开时的翻转力矩。
2、内臂：臂运动的基本构成部分、输送介质。
3、外臂：臂运动的基本构成部分、输送介质。
4、外伸臂：实现将介质送入罐车内。
5、弹簧缸平衡系统：平衡垂管、外臂重力矩，减轻外臂上、下运动阻力。
三.产品参数
设计压力：2.5MPa;试验压力：3.75MPa
设计温度：-40℃～+60℃
输送介质：液氨
接管法兰标准：HG20592
公称尺寸：液相：PN2.5 DN50 ; 气相：PN2.5 DN25
接车形式：304快速接头
立柱：起支撑作用，承受臂展开时的翻转力矩
旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件
内臂：用于连接输送管道，并与外臂连接的部件
外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车、槽船调整对接工作位置的部件
平衡器：用于平衡外臂转动力矩的部件
快速接头：手动或液压驱动，能同槽车或槽船接口快速连接的部件
球阀：手动控制装卸开关
拉断阀(可选)：用于同汽车槽车接口连接的紧急脱离阀件
管道法兰及管件： 304;球阀：304; 快速接头：304
旋转接头：外圈30CrMo或45钢，内圈304.法兰304
主密封圈：PTFE，不锈钢骨架
