多方面了解鹤管的各项事项
发布时间：2025/4/28 9:01:17
411人看过
字号：大 中 小

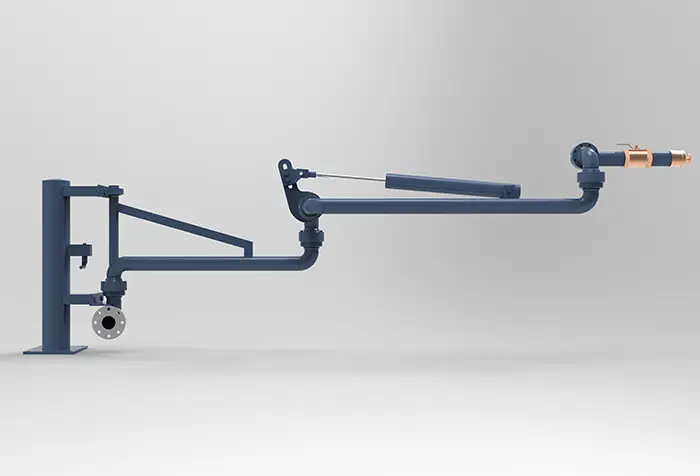

01 鹤管是什么？
“鹤管”，这一名称源自其独特的形态，即一种能够伸缩移动的管子，其设计类似于鹤颈。它主要由固定、回转、操作和平衡等机构巧妙组合而成，广泛应用于石油、化工码头的液体装卸作业中，也被称为流体装卸臂。通过旋转接头与刚性管道及弯头的巧妙连接，鹤管成功取代了传统的软管连接方式，不仅大大提升了安全性，还增强了使用的灵活性，并延长了使用寿命。根据不同的使用需求，鹤管可分为汽车装卸鹤管、火车装卸鹤管、飞机装卸鹤管以及桶装鹤管等多种类型。
02
工厂化预制管段
工厂化预制管段，是指在制造单位内，依据施工设计图将压力管道元件进行焊接与组装，从而生产出整体管道元件产品。这些产品涵盖了汇管、过滤器、分离器、凝水（气）缸、除污器、混合器、缓冲器、收发球筒以及鹤管等众多组件，但并不包含施工现场的管道预制工作。特别值得一提的是，鹤管也是工厂化预制管段的重要组成部分。
03
元件组合装置
元件组合装置，是由管子、管件、阀门、法兰、补偿器、密封元件等压力管道元件经过焊接、法兰连接等方式精心组合而成，赋予其特定功能的装置。这些装置不仅包括井口装置和采油树、节流压井管汇燃气调压装置，还涵盖减温减压装置、阻火器、流量计（壳体）以及工厂化预制管段等众多组件。值得注意的是，即便某些元件组合装置无需制造许可，仍需接受制造监督检验或通过型式试验以确保其质量与安全。而工厂化预制管段，作为其中的重要一环，同样被纳入元件组合装置的范畴。
04 压力管道元件
在《特种设备目录》（2014版）中，压力管道元件被明确列为特种设备的一种。其中，“元件组合装置”作为其下的一个重要品种，涵盖了管子、阀门、管件、法兰等压力管道元件通过组焊等方式精心组合而成的装置。这类装置在工业领域中扮演着至关重要的角色，其质量和安全性能直接影响到整个生产流程的安全与稳定。
05
鹤管的监督检验
工厂化预制管段，是指在工厂内依据施工设计图，将压力管道元件通过焊接等方式组装成整体管道元件产品的过程。这类产品包括鹤管，其制造过程需严格遵循相关规范。
在2022年6月1日之前，工厂化预制管段的制造需取得《市场监管总局关于特种设备行政许可有关事项的公告》（2019年第3号）中规定的相应制造许可，并按照《压力管道监督检验规则》（TSG D7006－2020）进行制造监检。然而，自2022年6月1日起，特种设备行政许可的相关规定已更新，请查阅《市场监管总局关于特种设备行政许可有关事项的公告》（2021年第41号）了解最新要求。
依据该公告附件1注三对工厂化预制管段的定义，若某产品属于此类范畴，应按照《压力管道监督检验规则》（TSG D7006-2020）的相关规定进行制造监检。特别需要注意的是，鹤管作为其中的一种压力管道元件，其制造过程必须接受监检。
06
鹤管的定期检验
根据《特种设备目录》中对压力管道的定义，若鹤管满足其参数要求，则必须按照压力管道进行管理和定期检验。
07
无需制造许可
9. 某些元件组合装置，如燃气调压装置、减温减压装置、流量计（壳体）、锅炉范围内的管道以及长输油气管道所使用的工厂化预制管段，是需要制造许可的。
然而，其他类型的工厂化预制管段，包括鹤管，则无需制造许可。尽管如此，这些无需制造许可的元件组合装置仍需接受制造监督检验或通过型式试验。鹤管方面，则应依据《压力管道监督检验规则》（TSG D7006-2020）的相关规定进行制造监检。
注6：鹤管确实无需制造许可。
08
拓展：装卸用管
根据《TSG R0005-2011》的定义，“装卸用管”是专为满足移动式压力容器的装卸需求而设计的管路系统，涵盖装卸软管和硬管。
在充装或卸载高(低)压液化气体、冷冻液化气体及液体时，装卸用管的公称压力必须至少是装卸系统工作压力的2倍；而对于压缩气体的装卸，公称压力则应至少达到装卸系统工作压力的1.3倍。此外，装卸用管的最小爆破压力必须超过其公称压力的4倍。制造单位还需明确注明软管的设计使用寿命。
充装单位或使用单位有责任每年对装卸用管（包括鹤管）和装卸软管进行一次耐压试验。试验压力设定为装卸用管公称压力的1.5倍，并需详细记录试验结果，由试验人员签字确认。
注7：特别强调，鹤管每年必须进行一次耐压试验。
09
综上所述
鹤管作为一种工厂化预制管段，被归类为元件组合装置，这一类型属于《特种设备目录》的监管范畴。尽管鹤管本身无需制造许可，但必须接受制造监检。若其满足压力管道的相关参数标准，则必须按照压力管道的管理要求进行管理，并接受定期的检验。特别强调的是，鹤管每年都必须进行一次耐压试验，以确保其安全性能符合要求。
